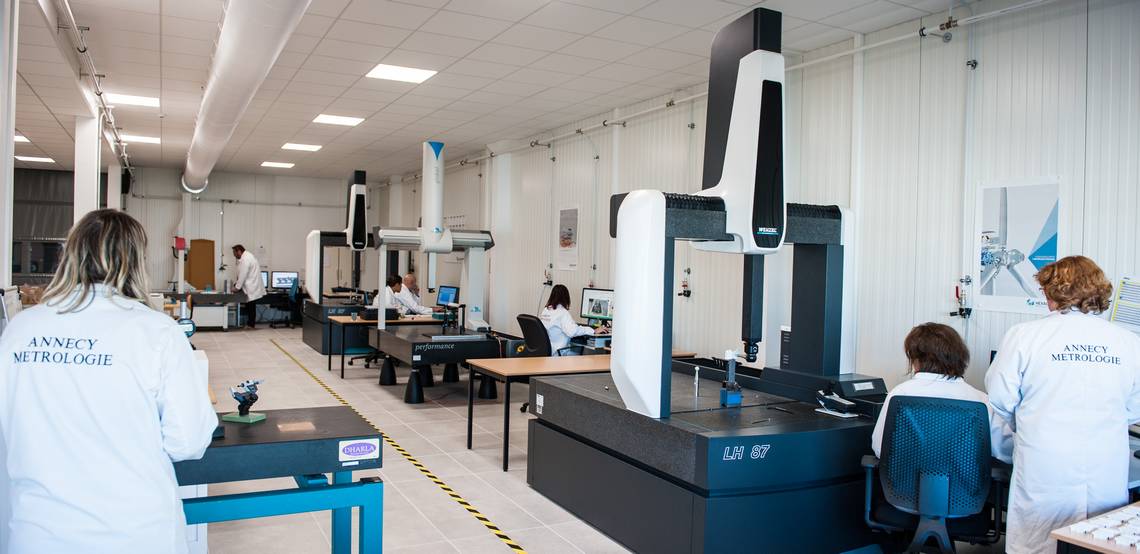

Applications de la métrologie dimensionnelle
Nos équipements de métrologie dimensionnelle nous permettent de mesurer tous types de pièces : pièces souples ou rigides à l’état libre ou à l’état contraint.
Tous Matériaux :
- Tous plastiques injectés ou usinés
- Tous métaux
- Tous composites
- Caoutchoucs
- De 1 mm à 1 m et de 0 à 300 kg
Domaines d’activités de la métrologie dimensionnelle
Nos prestations de mesures dimensionnelles et essais s’adressent à des secteurs d’activité aussi variés que :
- Constructeurs automobiles et fournisseurs
- Constructeurs aéronautique et fournisseurs
- Appareils médicaux et instruments chirurgicaux
- Prothèses médicales et implants
- Packaging, pharmacie, cosmétique
- Equipements de la maison, bâtiment
- Horlogerie, micromécanique
- Appareillages électriques, composants électroniques
- Industrie énergie thermique et nucléaire
Métrologie dimensionnelle, des services à votre mesure
Accompagnement complet depuis la définition du produit jusqu’à la mise en production. Grande expérience de nos métrologues dans le domaine de la plasturgie et de pièces techniques. Méthodes de métrologie dimensionnelle non destructives et de grande précision en milieu contrôlé.
- Mise au point de moules et de process grâce à la métrologie dimensionnelle :
- Nous vous accompagnons tout au long de la mise au point de vos outillages par des mesures adaptées pour vos retouches (export de points palpés, construction de déformées, simulations de retouches,…)
- Dossiers de présentation échantillons initiaux :
- Rapports de métrologie toutes cotes, traçabilité, contrôles visuels (bavures, marquages, teintes,…)
- Restitution sur trame Annecy Métrologie ou sur trame fournie par vos soins
- Capabilité machine et process :
- Etude RetR, Cp, Cpk, Cm, Cmk,..
- Export des résultats avec graphes et analyse
- Suivi de production :
- Nous réalisons pour vous un programme de mesures à commande numérique puis vous nous apportez vos prélèvements tout au long de la production, réactivité garantie!
- Expertise technique :
-
- Des Experts auprès des tribunaux nous font confiance
- Nous réalisons des mesures sur nos machines raccordées aux étalons nationaux et complétons par des photos et analyses
- Arbitrage client / fournisseur :
- Notre position de prestataire indépendant garantit une neutralité sur la déclaration de conformité d’un produit
- Nous ne sommes jamais juge et partie
- Seuls les originaux des rapports archivés dans nos locaux font foi en cas de litige

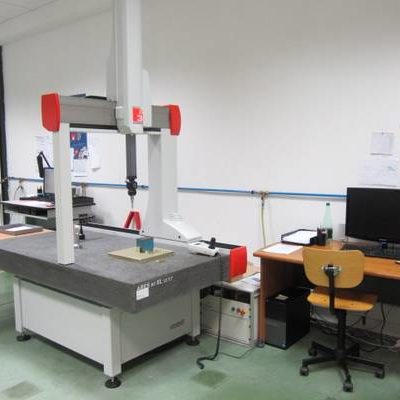

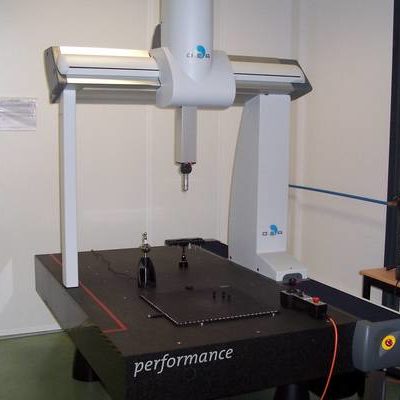

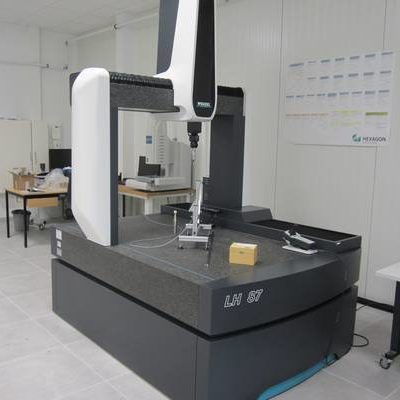

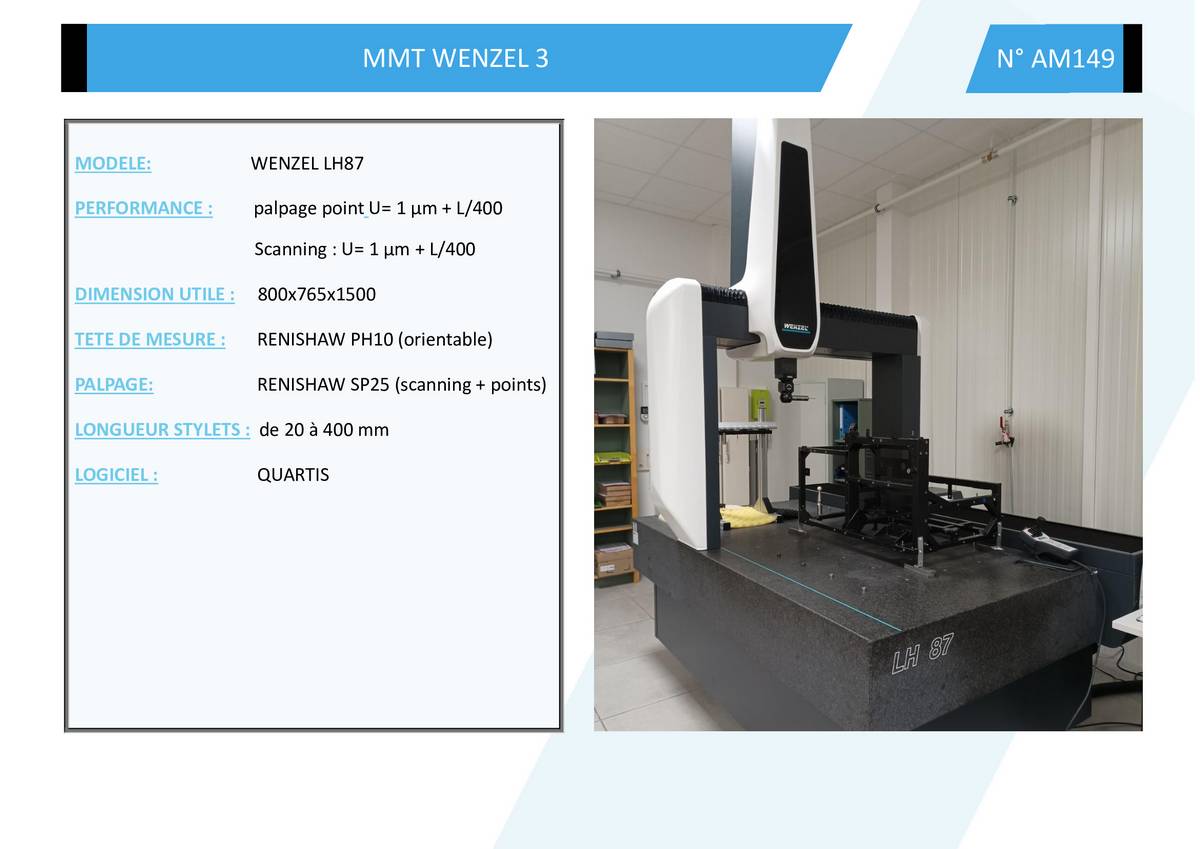

Machines à mesurer tridimensionnelles à palpage
Nos machines à mesurer 3D palpage sont toutes équipées de têtes Renishaw orientables PH10, de capteur TP200 (palpage à point) ou SP25 (palpage scanning). Notre gamme de modules permettent de mesurer des surfaces difficilement accessibles (stylets de quelques millimètres jusqu’à 400mm) dans un volume allant jusqu’à 800x1500x700. Nos incertitudes de mesure garantissent des résultats à la hauteur de vos attentes U=1µm + L/400 (L en m).

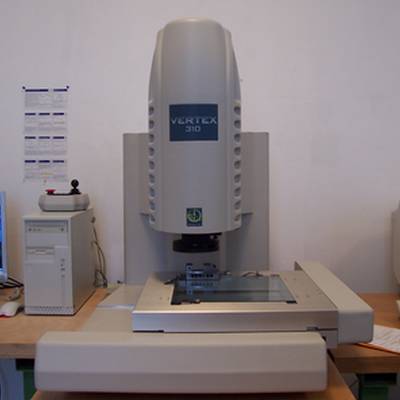

Machines de mesure optiques
Pour les pièces de petites dimensions, déformables ou lorsque le palpage n’est pas possible (exemple du marquage), nous utilisons nos machines optiques équipées de capteur optiques ultra performants. Elles sont associées à un logiciel de programmation, un éclairage épiscopique et diascopique et une surface de mesure jusqu’à 310×310. Bien sûr, nos incertitudes de mesure garantissent des résultats à U=2µm en X et Y.

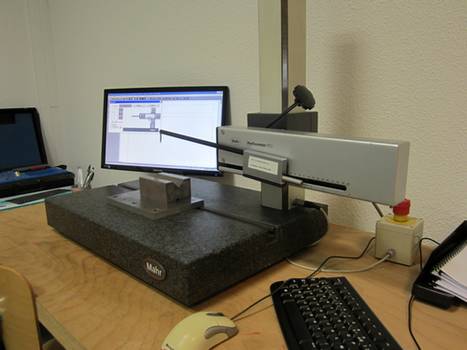

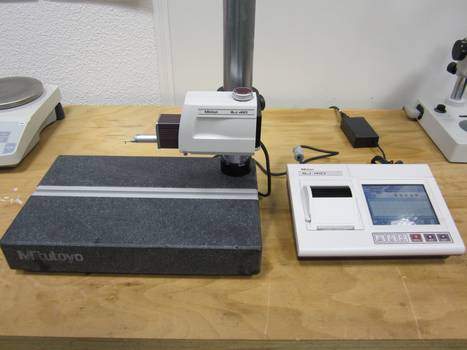

Machines de caractérisation d’état de surface
Les évaluations des états de surfaces sont réalisés sur un appareil compact et très polyvalent, qui respecte les préconisations des normes de définition et de mesure des différents paramètres. Nos connaissances techniques complètent cette prestation.
Autres instruments

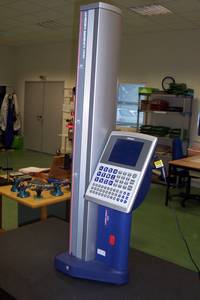

Colonne de mesure : MITUTOYO 600mm
Banc 2 touches
Cabine de lumière
Pieds à coulisse numériques
Micromètres numériques
Balance 0.01 g à 400 kg
Cales étalon
Piges de contrôle

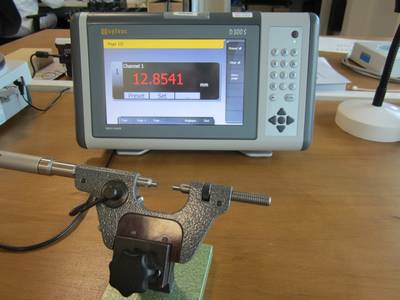

Banc de mesure SYLVAC
Pieds à coulisse
Comparateurs digitaux
Micromètres
Palpeurs inductifs
Cales
Piges
Couplemètre
Marque : MECMESIN
Modèle Orbis
Capacité : 6 N.m
Étuve universelle
Marque : MERMMET
Modèle : un30
Température : +20 jusqu’à +300°C
Dynamomètre sur Banc de force motorisé
Marque : MECMESIN
Dynanomètre
Modèle : AFG 500N
Capacité : 500 N
Banc:
Modèle : MultiTest 2.5-dV
Capacité : 2.5 kN
Avis clients
Demande de devis pour prestation de mesure dimensionelle
Pour une demande de mesure, merci de télécharger le document Excel à compléter et nous l’envoyer par l’intermédiaire du formulaire ci-dessous.
